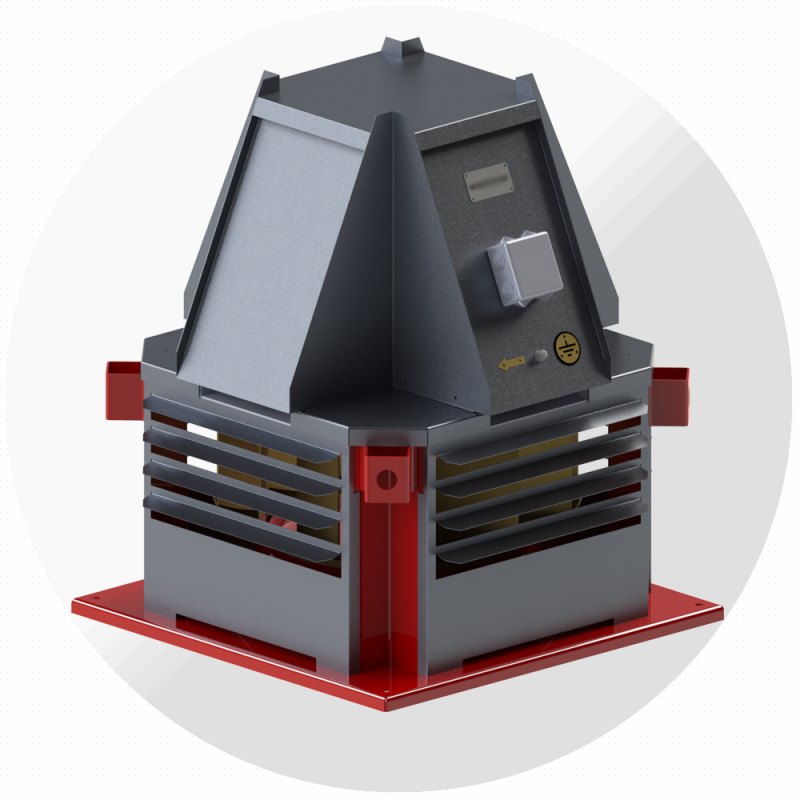

Крышный вентилятор дымоудаления ВКРС-ДУ №9, Ø900 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор дымоудаления ВКРС-ДУ №9 — крышный радиальный вентилятор дымоудаления с выбросом в стороны завода «Виктория» (Москва). Номер 9: диаметр рабочего колеса 900 мм. В каталоге завода 8 исполнений по двигателю: производительность до 43 700 м³/ч, полное давление до 1810 Па, мощность 3–37 кВт.
Крышный вентилятор на базе ВКРС для вытяжной противодымной вентиляции: ДУ-400 — 2 часа при 400 °С, ДУ-600 — 2 часа при 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРС-ДУ-Т-9-095-30-1500 | 0,95 | 0–37 500 | 1633…0 | АИР180M4 | 30 | 1470 | — |
| ВКРС-ДУ-Т-9-100-37-1500 | 1,00 | 0–43 700 | 1810…0 | АИР200M4 | 37 | 1470 | — |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРС-ДУ-Т-9-090-5,5-1000 | 0,90 | 0–21 000 | 634…0 | АИР132S6 | 5,5 | 950 | 315 |
| ВКРС-ДУ-Т-9-095-7,5-1000 | 0,95 | 0–24 600 | 706…0 | АИР132M6 | 7,5 | 950 | 360 |
| ВКРС-ДУ-Т-9-100-11-1000 | 1,00 | 0–28 700 | 783…0 | АИР160S6 | 11 | 970 | 380 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРС-ДУ-Т-9-090-3-750 | 0,90 | 0–15 300 | 337…0 | АИР112MВ8 | 3 | 710 | 280 |
| ВКРС-ДУ-Т-9-095-3-750 | 0,95 | 0–18 000 | 375…0 | АИР112MВ8 | 3 | 710 | 290 |
| ВКРС-ДУ-Т-9-100-4-750 | 1,00 | 0–21 000 | 416…0 | АИР132S8 | 4 | 700 | 315 |
Расшифровка обозначения
ВКРС-ДУ-Т-9-100-11-1000
| ВКРС-ДУ | крышный радиальный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРС-ДУ, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|
| ВКРС-9,0 | 112…200 | 900 | 940 | 1120 | 1030 | 1450 | 15 | М8 | 8 | 16 |
Назначение и исполнения
| Выход потока в две противоположные стороны | исполнение 01 |
| Выход потока в четыре стороны | исполнение 02 |
| Выход потока в три стороны | исполнение 03 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 400°С) | ДУ-400 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 600°С) | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Max t перемещаемой среды — 600ºC Время работы при max t перемещаемой среды — не менее 120 минут
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
По запросу производим сейсмостойкие вентиляторы ВКРС.
Где применяется
- Дымоудаление из коридоров и холлов многоэтажных зданий
- Паркинги, торговые и офисные центры
- Производственные и складские здания
- Кровли с негорючим покрытием (боковой выброс)
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРС-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
