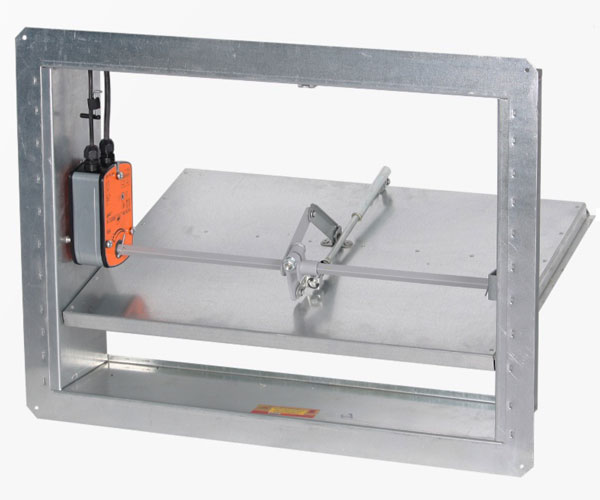

Стеновой клапан дымоудаления КЛАД-2 (КДМ-2) c приводом

Стеновой клапан дымоудаления КЛАД-2 (КДМ-2) c приводом

Клапаны КЛАД®-2(КДМ-2) предназначены для применения в системах механической вытяжной противодымной вентиляции в качестве дымовых клапанов, устанавливаемых непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах или холлах. Предел огнестойкости дымового клапана КЛАД®-2 (КДМ-2) – E 90. Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением при во да, а также «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода. Корпус и заслонка клапанов КЛАД®-2(КДМ-2) изготавливаются из оцинкованной стали. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали (исп. «нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции - из углеродистой стали с антикоррозионным цинковым покрытием. На клапанах могут устанавливаться следующие типы приводов:

• реверсивный электропривод BELIMO;
• электромагнитный привод (точнее пружинный привод с электромагнитной защелкой).

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°С до +40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапанов – не более 20 м·с-1.

Примеры схем установки клапанов стенового типа
