Щиты управления вентилятором и клапаном AIRS ЩУВК-380
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 0,09 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-0,09 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,09 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 0,12 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-0,12 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,12 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 0,18 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-0,18 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,18 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 0,25 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-0,25 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,25 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 0,37 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-0,37 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,37 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 0,55 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-0,55 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,55 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 0,75 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-0,75 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,75 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 1,1 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-1,1 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 1,1 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 1,5 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-1,5 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 1,5 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 2,2 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-2,2 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 2,2 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 3,0 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-3,0 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×220×155 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 3,0 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.

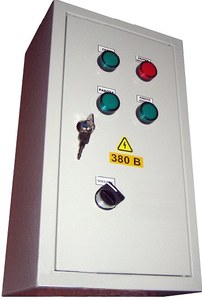

Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 4,0 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-4,0 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×300×220 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 4,0 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с самовозвратом либо реверсивный |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 5,5 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-5,5 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×300×220 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 5,5 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с самовозвратом либо реверсивный |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 7,5 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-7,5 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×300×220 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 7,5 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 11,0 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-11,0 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×300×220 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 11,0 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвртаной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Варианты корпуса | Металл IP54 · Пластик IP40 |
| Опции | С частотным преобразователем |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 15,0 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-15,0 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×400×220 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 15,0 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с возвратной пружиной/открыто-закрыто |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Опции | Звезда/треугольник |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 18,5 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-18,5 |
| Исполнение щита | металл, IP54, навесное |
| Габаритные размеры | 400×400×220 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 18,5 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с самовозвратом либо реверсивный |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Опции | Звезда/треугольник |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 22,0 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-22,0 |
| Исполнение щита | металл, IP54, навесное Габариты 400×400×220мм |
| Габаритные размеры | 400×400×220 мм |
| Степень защиты | IP54 |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 22,0 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с самовозвратом либо реверсивный |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 30,0 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-30,0 |
| Исполнение щита | металл, IP54, навесное |
| Степень защиты | IP54 Габариты 400×220×155 … 400×400×220 мм |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 30,0 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с самовозвратом либо реверсивный |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Исполнение на двигатель 37,0 кВт.
Технические характеристики
| Обозначение | ЩУВК-380-37,0 |
| Исполнение щита | металл, IP54, навесное |
| Степень защиты | IP54 Габариты 400×220×155 … 400×400×220 мм |
| Питающее напряжение щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 37,0 кВт |
| Питающее напряжение электродвигателя вентилятора | 3ф, 380 В |
| Питающее напряжение клапана | 220 В, с самовозвратом либо реверсивный |
| Тип запуска двигателя | прямой пуск |
| Защита двигателя вентилятора | тепловое реле |
| Органы управления | переключатель поворотный ВКЛ/ОТКЛ/АВТОМ. РЕЖИМ |
| Органы индикации | индикаторы зеленые: СЕТЬ, ВЕНТИЛЯТОР РАБОТА индикатор красный ВЕНТИЛЯТОР АВАРИЯ |
| Варианты исполнения | прямой пуск · с частотным преобразователем (Ч) |
| Что подключается | Вентилятор и клапан |
| Бренд | AIRS |
Полные характеристики, габариты, схема подключения и расшифровка обозначения — в техническом листе на этой странице. Подбор исполнения и расчёт под задачу — по запросу.
Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. В серии 20 моделей, цена от 26 700 ₽ — исполнение и цена выбираются в карточке модели.
Что делает щит
Щит открывает воздушный клапан и запускает вентилятор, а при останове закрывает клапан. На двери — переключатель режимов и индикация состояния, на диспетчерскую выведены «сухие» контакты.
В исполнении «Ч» щит не управляет двигателем напрямую, а отдаёт команду пуска частотному преобразователю и принимает от него сигнал аварии — так собирают приточки с регулируемой производительностью и поддержанием давления в канале.
Что это даёт
Где применяется
- Приточные и приточно-вытяжные установки зданий
- Системы с воздушными клапанами и фильтрами
- Производственные помещения с трёхфазным вентилятором
- Приточки с частотным регулированием производительности
Как подобрать
- Мощность подбирают по номиналу двигателя вентилятора
- Выбирают корпус: металл IP54 для пыли и влаги, пластик IP40 для венткамеры
- Если в проекте есть частотный преобразователь — берут исполнение «Ч»
- Уточняют привод клапана: 220 В с возвратной пружиной
Габариты корпуса
| Мощность вентилятора, кВт | Габариты Ш×В×Г |
|---|---|
| 0,09 – 3,0 | 400×220×155 мм |
| 4,0 – 11,0 | 400×300×220 мм |
| 15,0 – 22,0 | 400×400×220 мм |
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Реле «с запасом» не защитит обмотки при перегрузке. При пуске щита ток регулятора выставляют по номиналу двигателя, указанному на его шильдике, а не по мощности щита.
Тепловое реле не спасёт при заклинивании крыльчатки или отказе обдува самого двигателя — встроенные термоконтакты заводят в щит отдельно.
Исполнение «Ч» рассчитано на внешний ПЧ: щит даёт команду пуска и принимает аварию. Сам преобразователь подбирается по двигателю отдельно.
Подбор и заказ. Назовите мощность двигателя, наличие частотного преобразователя и тип привода клапана — подберём исполнение и посчитаем цену в калькуляторе выше.
Оплата и доставка
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
- По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
- До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
- По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
- В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
- СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Производство и поставка вентиляционного, противопожарного и климатического оборудования. Собственная марка AIRS.
📍 Саранск ▾
